當前位置：首頁 »蝕刻產品 »濺射掩膜版

磁控濺射模具

產品簡介：

磁控濺射模具主要用于磁控濺射樣品固定或托盤類的治具，起到固定磁控濺射樣品的作用

咨詢熱線：135 3425 7051

產品詳細描述

耀達發生產的磁控濺射模具主要用于濺射金屬，電極，多用于實驗室，大學科研所機構使用。具體精度高，掩膜版圖形多樣，制備效率高的特點。

1.我們可以單獨的為客戶提供薄片掩膜版加工，也可以一并提供相應的制備樣品的的工具，托盤，即為磁控濺射模具。

2.我們也可以整體為客戶設計和客戶設備相配套的磁控濺射模具樣品托盤+精密掩膜版的一整套產品。這種情況一般由以下部件組成

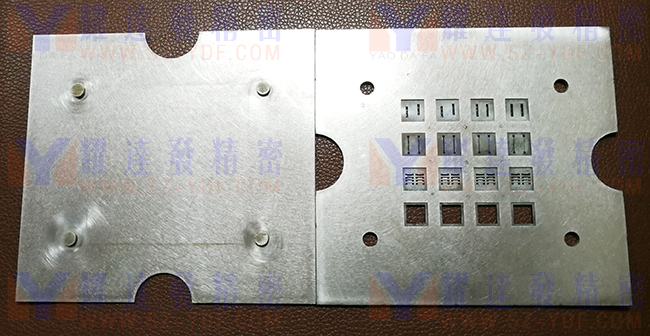

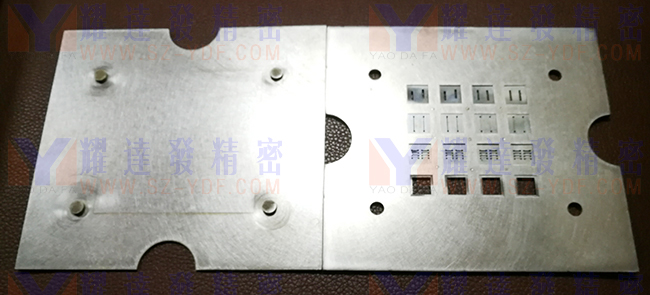

a:右邊為底部掩膜版+樣品托盤，此圖片的掩膜版和樣品托盤已固定在一起，形成一個個小坑，坑的尺寸即是樣品的尺寸，一般這個方坑的尺寸要略大于樣品的尺寸，以便利于放置。

b :左邊為蓋板，使用時可以作為固定樣品的作用，通過定位柱嚴密咬合達到固定樣品，方便取樣的過程。

磁控濺射模具

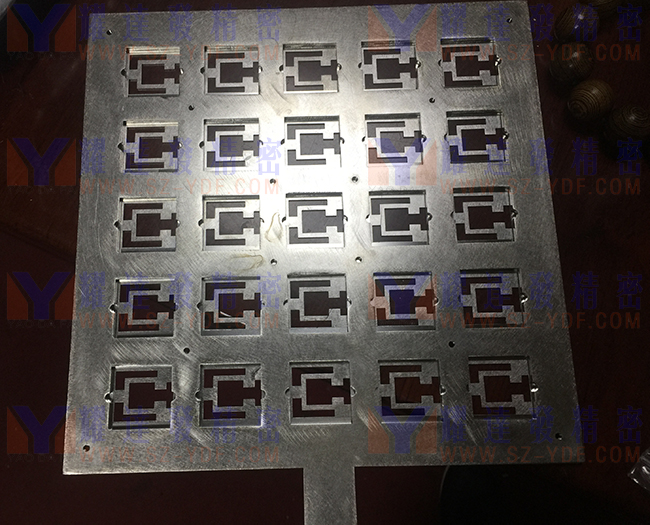

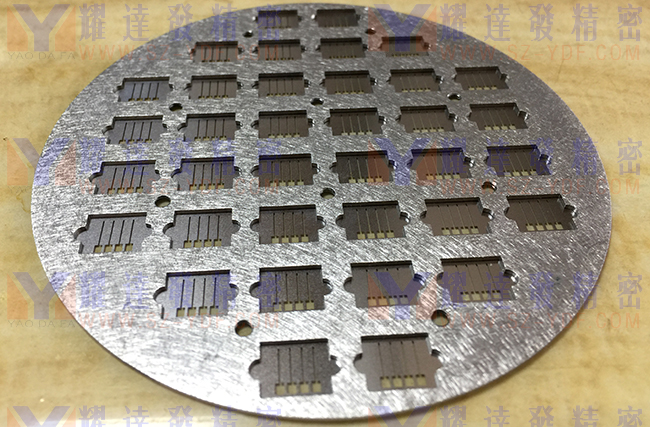

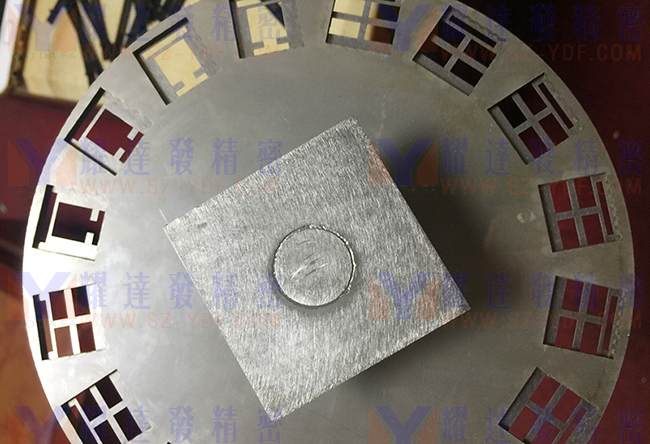

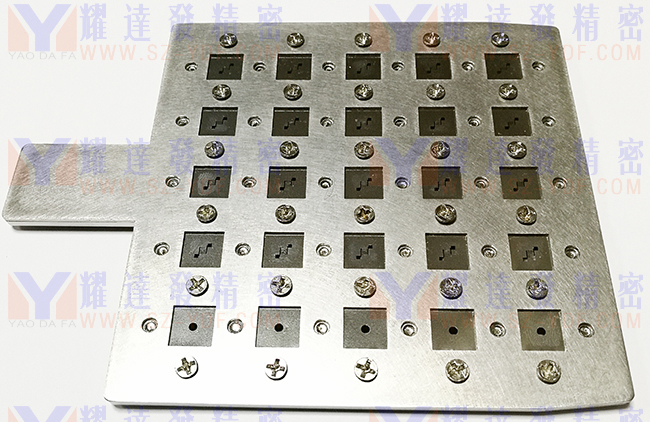

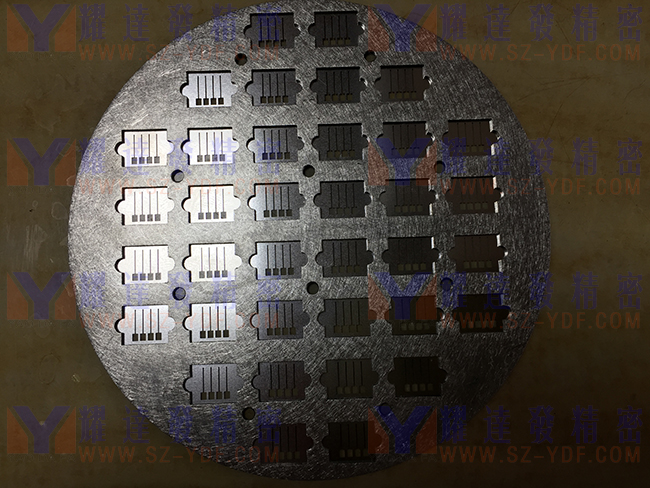

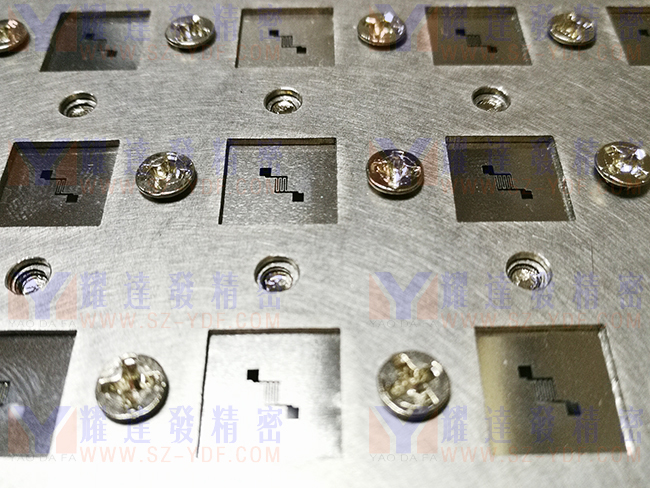

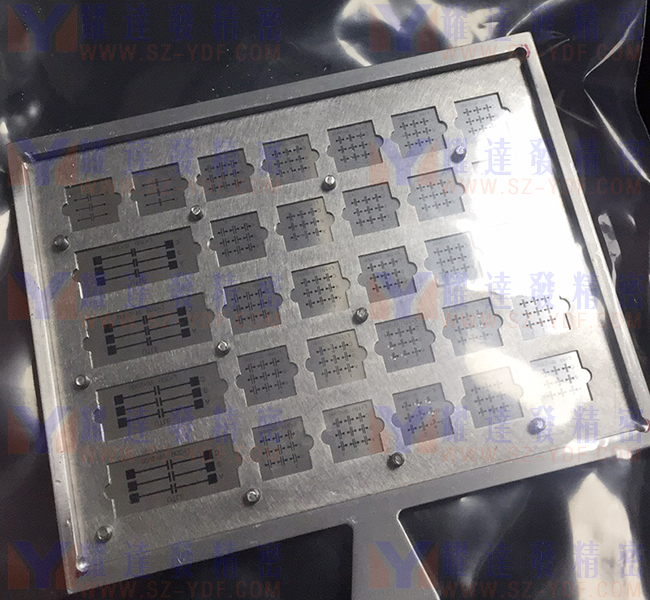

以下的各種精密掩膜版的實物圖片，僅供參考。同時，由于設計的不同，為方便取樣品出來，耀達發提供一種邊緣開月牙缺口的制備方式，以方便客戶取件。

磁控濺射模具

磁控濺射模具圖一

磁控濺射模具

磁控濺射模具圖二

精密掩膜版

磁控濺射模具圖三

精密掩膜版

磁控濺射模具圖四

精密掩膜版

磁控濺射模具圖五

精密掩膜版

磁控濺射模具圖六

磁控濺射模具加工產品詳細介紹
產品名稱	磁控濺射模具
主要用途	磁控濺射模具主要用于磁控濺射樣品固定或托盤類的治具，起到固定磁控濺射樣品的作用
客戶對本產品的蝕刻加工要求	材料厚度適中，MASK圖形均勻，無毛剌，無卷邊，圖形可能會涉及到復雜加工并配合機加工，焊接等工序來完成
產品使用材質	SUS304H或SUS316
材質材料的厚度mm	0.02mm,0.03mm,0.05MM,0.06MM,0.08MM,0.1MM,0.12MM,0.15MM,0.2MM,0.25MM等,不同厚度可以加工不同的孔徑。
本產品加工蝕刻管控精度及能力	最高可管控+/-0.01mm，一般客戶要求為+/-0.05MM，特別厚的材料雙方方共同確認
本廠針對此產品蝕刻加工能力	批量化生產。針對小批量多樣化的定制型產品，也可以積極應對并快速反應，節省我們的作業成本的同時，回饋給客戶更快，更好服務，節約趕時間成本及產品成本。我們最大的可加工的長度達到1000mm，具體參數客戶可以將設計圖發至郵箱：ly@sz-ydf.com以便雙方及時溝通確認。
針對批量生產時間	批量化生產加工周期一般控制在5-15天，特殊的情況下，如產品交期特別緊張的可以提前和我們商量確認。我們會調用本廠資源去積極的對應并幫助客戶完成緊急狀態下的交貨時間?？傊阂磺袨榱丝蛻簦ＷC批量交貨時間。
本產品定價評估規則	總體上一個產品的定價是多方面因素綜合判定的。最主要的蝕刻加工工藝主要依材料材質，蝕刻材料的厚度，產品的管控要求精度及加工批量數量綜合評估價格。我們始終認為，評估一個產品的價格，不論是樣品還是批量的產品，最為理想狀態是提供圖紙或含有尺寸的樣件來參考，這樣的評估價更準確，也是對客戶負責任一種方式，準確的評估價格對客戶也是一種尊重，圖紙請發送至郵箱：ly@sz-ydf.com
本產品樣品提供方式	本磁控濺射模具無申請免費。正常情況下下，我們的樣品均是需要收取樣品費用的。主要原因在于收取最基本的模版費及蝕刻加工過程中的人工，水電，及廠租。蝕刻工藝本身由于反應時間快，相對的成本較低，已經為相關的設計制造節省了很大的費用。每個月高達上百種的新品需要打樣，成本壓力巨大。本著共贏互利的精神，絕大部份的客戶在溝通中也表示理解。
本產品檢驗方式及檢測工具	平面檢測。使用影像儀（二次元），配合卡尺，高度計，深度計等工具
蝕刻加工特殊要求	有要依據客戶的圖紙進行管控，圖形孔徑均勻。
售后	售后服務電話：135 3425 7051，售后投訴郵箱：ly@sz-ydf.com。我們是專業的**工廠，對所有我司的產品售后負責。不論是服務態度，還是產品質量，甚至前置的關于產品設計溝通，業務員的服務質量等，均可以直接溝通。本廠有專業的品控團隊，快速的反應機制，針對客戶的投訴，24小時內回復。48小時內提出改善對策，最快三天內完成改善品發貨。

背景技術

磁控濺射模具要用于蒸鍍，濺射實驗用，比如蒸鍍電極等而使用。涉及顯示技術領域，尤其涉及一種蒸鍍，濺射掩膜版及制作方法、OLED顯示基板及蒸鍍方法而采用掩膜鋼網。主要應用于蒸發鍍膜遮擋用，傳統蒸鍍掩膜版一般都是采用開磨具沖壓成型，但是沖壓工藝比較粗糙，公差大，而且精度不高。對高精密的裝配要求用沖壓的工藝無法達到這樣的要求，耀達發精密五金生產的蒸鍍掩膜版精度高，采用的是化學蝕刻的工藝制作，蝕刻工藝解決了工業生產中對高精密零部件的要求，這種先進工藝制做的防蟲網，最小孔徑可以達到0.1mm，并且孔壁垂直，沒有任何毛刺；平面度保持在0.02mm以下，最小公差可做到+/-0.01mm，是目前國內企業替代臺灣和日本生產技術的首選。

現有的有機發光二極管(OLED)顯示基板的制作過程中，通常采用蒸鍍(EV，Evaporate)工藝形成有機發光層。在蒸鍍時，需要采用FMM掩膜版作為掩膜，以在有機發光二極管顯示基板20上形成不同顏色的有機發光層，FMM掩膜版包括本體以及開設于本體上的間隔設置的蒸鍍開口區域，有機發光二極管顯示基板包括襯底基板、陽極和像素定義層。為了避免在進行蒸鍍工藝時，相鄰的不同顏色的有機發光層發生混色風險，通常需要增大像素定義層(PDL)23的厚度和線寬尺寸(CD)，同時在像素定義層上方增加隔墊物(PS)，以進一步增加厚度，從而進行陽極22的隔離。但是，這必然在一定程度上會犧牲有機發光二極管產品的分辨率和開口率，很難對應高PPI(分辨率)的產品，同時增加了制作隔墊物的工藝流程，會浪費較為昂貴的有機材料使用量(PDL+PS)，導致成本增加。

有鑒于此，我們提供一種蒸鍍掩膜鋼網及制作方法、OLED顯示基板及蒸鍍方法，用于解決在蒸鍍有機發光二極管顯示基板的有機發光層時，需要設置厚度較大的像素定義層和隔墊物，以避免相鄰的不同顏色的有機發光層發生混色風險，從而導致有機發光二極管顯示基板分辨率和開口率低，成本高的問題。

為解決上述技術問題，提供一種磁控濺射模具，包括本體以及開設于所述本體上的蒸鍍開口區域，還包括：隔墊物，所述隔墊物設置于所述本體上，且至少設置于相鄰的用于蒸鍍不同顏色的有機發光層的蒸鍍開口區域之間。優選地，所述隔墊物僅設置于相鄰的用于蒸鍍不同顏色的有機發光層的蒸鍍開口區域之間。

磁控濺射模具濺射金屬電極等而采用的一種蒸鍍工具，具體整體性好，一致性好的特點。稱為MASK(掩膜)：單片機掩膜是指程序數據已經做成光刻版，在單片機生產的過程中把程序做進去。優點是：程序可靠、成本低。缺點：批量要求大，每次修改程序就需要重新做光刻板，不同程序不能同時生產，供貨周期長。在半導體制造中，許多芯片工藝步驟采用光刻技術，用于這些步驟的圖形“底片”稱為掩膜（也稱作“掩模”），其作用是：在硅片上選定的區域中對一個不透明的圖形模板遮蓋，繼而下面的腐蝕或擴散將只影響選定的區域以外的區域。圖像掩模是由0和1組成的一個二進制圖像。當在某一功能中應用掩模時，1值區域被處理，被屏蔽的0值區域不被包括在計算中。通過指定的數據值、數據范圍、有限或無限值、感興趣區和注釋文件來定義圖像掩模，也可以應用上述選項的任意組合作為輸入來建立掩模。

我們目前服務的客戶有：中國科學院系統內的深圳先進技術研究院，寧波新材料所，合肥物質研究所，上海硅酸鹽研究所，蘭州物化所等。還有一些眾多國內的大學機構如：武漢大學，中山大學，復旦大學，天津大學，山東大學，蘭州大學，電子科技大學，浙江大學，中科院蘇州納米所等

磁控濺射模具工的一些共性特點說明
關于開模及費用	相對低廉的開模費用，普通的情況下200-1000元不等（特殊的玻璃光罩會貴一些）。更新設計的時間快，最快可一天內即可完成設計的更新并完成模版制作，且成本較小。
新產品的開發周期	針對蝕刻工藝的新產品開發可以更靈活，費用低。設計人員在新品開發時，可以提前和我們溝通，這樣可以經過雙方的討論，來規避一些設計上的缺陷。比如：設計的材料厚度，設計的加工管控精度，可以蝕刻的最小孔，最小的縫隙等。可以提前將設計圖發至郵箱：ly@sz-ydf.com進行前置討論?；螂娫捖撓担簞⑸?span lang="EN-US">135 3425 7051
蝕刻加工可實現的一些特殊作用	蝕刻加工可以實現沖壓，切割或CNC達不到的凹凸效果：比如一些LOGO,品牌標識等，且立體感強，圖案任意，精細度高
蝕刻加工通用的一些可管控精度	依據材料材質，厚度，本廠加工精度大約可以換算成材料厚度的10%，比如0.1mm厚的不銹鋼，可管控的精度為+/-0.01mm
金屬蝕刻可加工的一些形狀	幾乎可以任意形狀。依據材料厚度的不同，形狀可開的最小開孔會有所不同，越厚的板子，可開的形狀間隙需要越大。復雜外形的產品同樣可以蝕刻，無需額外增加成本。
金屬蝕刻可加工一些材料厚度	最為理想狀態是：0.05mm-0.5mm厚度區間。目前本廠可加工材料厚度控制在0.02mm-2.0mm。越厚的板材需要蝕刻加工的時間會更久，相對成本會更高。同時，超薄的材料加工成本也不會低，過程管控防變形等操作需要特殊對待。
蝕刻加工可以加工一些材質	理論上，所有的金屬材料均可以被腐蝕或蝕刻加工。只是針對不同的材料會采用不同的化學配方，抗腐蝕性能好的材料比如金，銀等甚至需要王水型蝕刻配方才能蝕刻?？紤]到風險因素及量產性，本廠絕大部份采用SUS304,SUS316不銹鋼蝕刻加工,以及所有的銅材，銅合金，鉬片類材料均可以蝕刻?！?/span>
蝕刻加工特別優點	由于蝕刻加工是通化學藥水的方式進行浸蝕。 1.最為顯著的優點就是產品跟原材料保持高度一致。不改變材料的性狀，不改變材料應力（除表面半蝕刻的以外），不改材料的硬度，拉伸強度及屈服強度及延展性?；庸み^程在設備中是經過霧化的狀態進行蝕刻，表面無明顯壓力。 2.沒有毛剌：產品加工過程，全程無沖壓力，因此不會產生卷邊，突點，壓點。 3.可以和后工序沖壓配合完成產品的單獨成型動作，可以有掛點的方式進行整版電鍍，背膠，電泳，黑化等，相對成本更為節省。設計掛點方式可以聯系劉先生：ly@sz-ydf.com;135 3425 7051 4.小型化，多樣化同樣可以應對，且周期短，成本小。這就為國內外一些小型或獨角獸型的公司提供一更好的解決方案，用我們的專門的樣品制樣組，達到快速交期的目的，同時產品質量又能得以保證。
